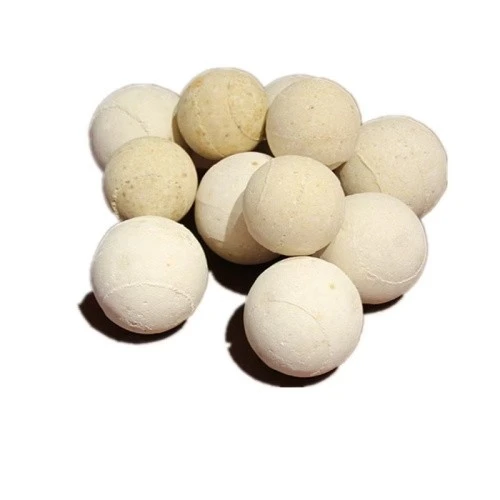

ลูกบอลทนไฟเป็นวัสดุทรงกลมและทนความร้อนที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่อุณหภูมิสูง ทำจากวัสดุทนไฟขั้นสูงเช่นอลูมินาสูงมัลไลต์หรือซิลิกาลูกบอลเหล่านี้ได้รับการออกแบบมาเพื่อทนต่อสภาพแวดล้อมทางความร้อนที่รุนแรงในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและการทำงาน พวกเขามักจะใช้ในเตาเผาอุตสาหกรรมเตาเผาและเครื่องปฏิกรณ์เคมีที่มีทั้งอุณหภูมิสูงและสภาพที่รุนแรง
การจำแนกวัสดุลูกบอลวัสดุทนไฟและลักษณะทางเทคนิค
| ประเภทวัสดุ | เนื้อหาอลูมินา (%) | ความต้านทานอุณหภูมิที่รุนแรง (ระดับ) | ความหนาแน่นจำนวนมาก (g/cm³) | แรงอัดเย็น (MPA) |
| ลูกซิลิคอน | SiO₂มากกว่าหรือเท่ากับ 95 | 1500-1650 | 1.80-2.10 | 35-50 |
| บอลอลูมินาสูง | al₂o₃ 60-75 | 1650-1750 | 2.35-2.65 | 80-120 |
| ลูกบอล Corundum | al₂o₃มากกว่าหรือเท่ากับ 99 | 1750-1900 | 3.20-3.50 | 150-220 |
| Mullite Composite Ball | al₂o₃ 40-60 | 1600-1750 | 2.60-2.90 | 90-150 |
| แมกนีเซียมอลูมิเนียมสปินัล | MgO 50-70 | 1700-1850 | 2.80-3.10 | 120-180 |
ประสิทธิภาพทางอุณหพลศาสตร์ของลูกทนไฟอุณหภูมิสูง
1. การทนต่ออุณหภูมิสูงเป็นพิเศษ
o ลูกที่ใช้ Corundum สามารถทำงานได้สูงถึง 1900 องศาในบรรยากาศออกซิไดซ์และอุณหภูมิการเปลี่ยนแปลงเฟสผลึกของพวกเขาถึง 2050 องศา
o แมกนีเซียม-อลูมิเนียมสปิลบอลแสดงความได้เปรียบที่เป็นเอกลักษณ์ในสภาพแวดล้อมที่ลดลงและความสามารถในการต่อต้านการระดมทุนของพวกเขาสูงกว่าวัสดุดั้งเดิม 3 เท่า 3 เท่าของวัสดุดั้งเดิม 3 เท่า
2. กลไกความต้านทานแรงกระแทกด้วยความร้อน
o Mullite balls achieve >50 rapid cooling and heating cycles (1100℃⇄water cooling) through a three-dimensional network crystal phase structure (acicular mullite accounts for >70%)
o เทคโนโลยีคอมโพสิตไล่ระดับสีเพิ่มอัตราการเก็บความแข็งแรงของความร้อนที่เหลือของลูกบอลอลูมิเนียมสูงจาก 60% เป็น 85%
3. ความต้านทานการกัดกร่อนทางเคมี
o ปริมาณการกัดกร่อนประจำปีของลูกบอล siliceous ในตะกรันที่เป็นกรด (pH<3) is <0.5mm
O Chrome Corundum Modified Balls (Cr₂o₃ 5-8%) มีความต้านทานการกัดกร่อนของอัลคาไลน์ที่ตรงกับ ASTM C621 Class 3 Standard
เทคโนโลยีการเตรียมการขั้นสูงของลูกบอลทนไฟ
1. เทคโนโลยีการกด Isostatic: การขึ้นรูปแรงดัน 200-300 mpa เพื่อให้แน่ใจว่าข้อผิดพลาดการกลมของลูกน้อยกว่า 0 05 มม.
2. กระบวนการเผาแบบแบ่งส่วน:
o ส่วนอุณหภูมิต่ำ (800-1200 องศา) เพื่อลบสารยึดเกาะอินทรีย์
o ส่วนอุณหภูมิปานกลาง (1300-1500 องศา) เพื่อการแปลงคริสตัลให้เสร็จสมบูรณ์
o ส่วนอุณหภูมิสูง (1600-1800 องศา) เพื่อให้ได้การเผาแบบหนาแน่น
3. การรักษาด้วยการทำงานของพื้นผิว: การพ่นพลาสม่าอัล₂o₃-zro₂การเคลือบลดอัตราการสึกหรอของลูก 40%
แอพพลิเคชั่นอุตสาหกรรมของบอลทนไฟ
ในหน่วยการแตกเอทิลีน 1.2 ล้านตันต่อปี:
• บอลซิลิกาแบบดั้งเดิม: ผงโครงสร้างเกิดขึ้นหลังจาก 6 เดือนและความแตกต่างของความดันเตียงเพิ่มขึ้น 30%
•ลูกบอลคอมโพสิต Corundum-Mullite: อัตราการเสียรูปตามแนวแกน<2% after 18 months of operation, and heat exchange efficiency remained at the design value of 92%
การวิเคราะห์ขนาดอนุภาคเลเซอร์แสดงให้เห็นว่าความเข้มข้นของการกระจายขนาดอนุภาค (ค่าขยาย) ของลูกบอลขั้นสูงได้รับการปรับให้เหมาะสมจาก 1.8 เป็น 0. 7, ปรับปรุงความสม่ำเสมอของการถ่ายเทความร้อนอย่างมีนัยสำคัญในเตียงที่บรรจุ
คู่มือการเลือกเทคโนโลยี
เครื่องสร้างเตาหลอมแก้วหลอมละลาย
ลูกบอล Corundum ต่ำ (fe₂o₃＜ 0. 3%) เป็นที่ต้องการ
โรงงานเหล็ก
แนะนำให้ใช้ลูกบอลคอมโพสิตแบบไล่ระดับสีอลูมิเนียม
เตาเผาขยะสารเคมี
ต้องใช้บอลดัดแปลงการต่อต้านการกัดกร่อนของการกัดกร่อน
อุปกรณ์การผลิตพลังงานไฮโดรเจน
ต้องใช้ลูกบอล Corundum พิเศษที่ไม่มีการโยกย้ายซิลิคอน
ข้อมูลจำเพาะเต็มรูปแบบและแบบจำลองการปรับความร้อน
AGRM ทนไฟของ AGRM มีขนาดต่าง ๆ รวมถึงφ20mm, φ30mm, φ40mm, φ50mm, φ60mm, φ70mm ฯลฯ AGRM สามารถสร้างข้อกำหนดต่าง ๆ ตามความต้องการของคุณ ในเวลาเดียวกันเราสามารถเจาะรูบนลูกบอล
| ขนาด (มม.) | ความหนาแน่นจำนวนมาก (t/m³) | พื้นที่ผิวเฉพาะ (m²/m³) | ความสูงของเตียงที่แนะนำ (M) | ความเข้มของการแลกเปลี่ยนความร้อนที่ใช้งานได้ (kw/m³) |
| Φ20 | 1.65-1.75 | 120-150 | 1.2-1.8 | 800-1200 |
| Φ30 | 1.70-1.85 | 90-110 | 1.8-2.5 | 600-900 |
| Φ40 | 1.80-2.00 | 70-85 | 2.5-3.2 | 400-700 |
| Φ50 | 1.90-2.15 | 50-65 | 3.2-4.0 | 300-500 |
| Φ60 | 2.05-2.30 | 35-45 | 4.0-5.0 | 200-350 |
| Φ70 | 2.20-2.50 | 25-35 | 5.0-6.5 | 150-250 |
การตัดเฉือนความแม่นยำของ CNC ห้าแกนใช้เพื่อให้ได้การควบคุมค่ารูรับแสงและประเภทของรูที่แม่นยำ:
•ประเภทรูตรง: รูรับแสงφ {{0}} φ15mm (± 0.05 มม. ความอดทน), รูพรุนเพิ่มขึ้นโดย 30-50%
• Honeycomb Hole Array: กริดหลุมหกเหลี่ยม (ความหนาของผนังมากกว่าหรือเท่ากับ 2 มม.) พื้นที่ผิวเฉพาะเพิ่มขึ้นโดย 2-3 ครั้ง
•ช่องไหลเวียนของเกลียว: 45 องศาการออกแบบรูเอียง, ความต้านทานการไหลของอากาศลดลง 40%
